Palolasi Contraflam Structure EI 30-120
Contraflam Structure on ainutlaatuinen osastoiva lasi- ja kiinnitysjärjestelmäyhdistelmä, jonka avulla erikoisrakenteisia Contraflam EI-luokan laseja voidaan liittää toisiinsa ilman häiritseviä pystyprofiileja. Lasien välissä on ainoastaan ohut silikonisauma. Ylä- ja alaprofiilina voidaan käyttää testattuja teräs-, alumiini- tai puuprofiilijärjestelmiä.
Kattava Contraflam Structure -tuoteperhe on nyt uuden ohuempisaumaisen Elegance-mallin sekä värillisen Vibrance-mallin ansiosta entistäkin monikäyttöisempi. Tutustu kaikkiin malleihin alla!
- Yhtenäinen puolistruktuurilasitus ilman pystyprofiileja
- Karkaistut lasit takaavat erinomaisen mekaanisen kestävyyden
- Voidaan käyttää sekä sisä- että ulkotiloissa
- Ulkokäytössä 2K (Climaplus) -eristyslasina
- Lasipaketin paksuus riippuu paloluokasta, lasin koosta ja mahdollisesti siihen haluttavista lisäominaisuuksista

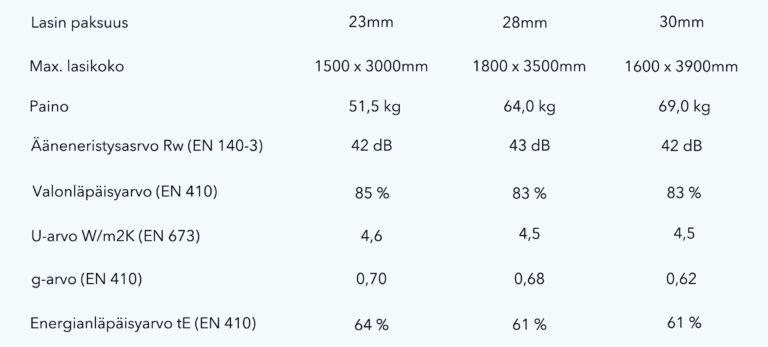

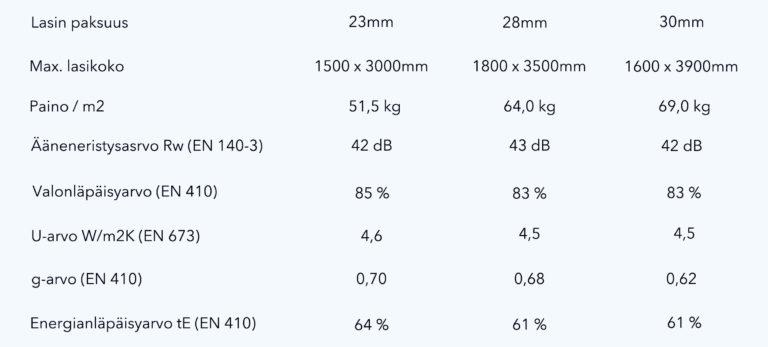

EI 30 paloluokan Contraflam Structure 30 struktuurilasia on saatavana eri paksuuksina. Alla teknisiä tietoja eri vaihtoehdoista.
| Lasin paksuus (mm) | 23 | 24 | 28 | 30 |
|---|---|---|---|---|
| Maksimi lasikoko (mm) | 1500 x 3000 | 1500 x 3000 | 1800 x 3500 | 1800 x 3500 |
| Paino (kg/m2) | 51,5 | 54,0 | 64,0 | 69,0 |
| Ääneneristys (Rw) | 42 dB | Ei testattu | 43 dB | 42 dB |
| Valonläpäisy | 85 % | 84 % | 83 % | 83 % |
| U-arvo (W/m2K) | 4,6 | 4,6 | 4,5 | 4,5 |
| g-arvo | 0,7 | 0,7 | 0,68 | 0,67 |
| Energianläpäisy (tE) | 64 % | 63 % | 61 % | 59 % |
Contraflam Structure 30 Climaplus – 2k eristylasipaketti
Contraflam Structure palolasit on saatavana myös yhdistettynä eristyslasiin, kun käyttökohde niin vaatii.
Alla esimerkkejä Contraflam Structure 30 Climaplus 2k eristyslasipaketeista.
| Lasin paksuus (mm) | 49 | 51 |
|---|---|---|
| Maksimi lasikoko (mm) | 1500 x 3000 | 1500 x 3000 |
| Paino (kg/m2) | 83,1 | 83,1 |
| 1. Lasi (ulkopuoli) | STADIP 66.4 | STADIP 66.4 |
| Välilista | 12mm Argon | 14mm Argon |
| 2. Lasi (sisäpuoli) | CF Structure 30 | CF Structure 30 |
| Ääneneristys (Rw) | Ei testattu | 41 dB |
| Valonläpäisy | 74 % | 74 % |
| U-arvo (W/m2K) | 1,2 | 1,1 |
| g-arvo | 0,52 | 0,52 |
| Energianläpäisy (tE) | 43 % | 43 % |

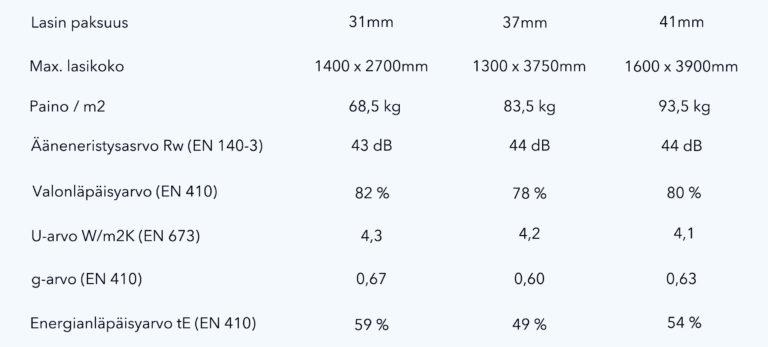

EI 60 paloluokan Contraflam Structure 60 struktuurilasia on saatavana eri paksuuksina. Alla teknisiä tietoja eri vaihtoehdoista.
| Lasin paksuus (mm) | 31 | 33 | 37 | 41 |
|---|---|---|---|---|
| Maksimi lasikoko (mm) | 1500 x 3000 | 1300 x 3750 | 1300 x 3750 | 1600 x 3900 |
| Paino (kg/m2) | 68,5 | 73,5 | 83,5 | 93,5 |
| Ääneneristys (Rw) | 43 dB | 44 dB | 44 dB | 44 dB |
| Valonläpäisy | 82 % | 82 % | 78 % | 80 % |
| U-arvo (W/m2K) | 4,3 | 4,2 | 4,2 | 4,1 |
| g-arvo | 0,67 | 0,66 | 0,6 | 0,63 |
| Energianläpäisy (tE) | 59 % | 58 % | 49 % | 54 % |
Contraflam Structure 60 Climaplus – 2k eristylasipaketti
Contraflam Structure palolasit on saatavana myös yhdistettynä eristyslasiin, kun käyttökohde niin vaatii.
Alla esimerkkejä Contraflam Structure 60 Climaplus 2k eristyslasipaketeista.
| Lasin paksuus (mm) | 57 | 59 |
|---|---|---|
| Maksimi lasikoko (mm) | 1500 x 3000 | 1500 x 3000 |
| Paino (kg/m2) | 100,1 | 100,1 |
| 1. Lasi (ulkopuoli) | STADIP 66.4 | STADIP 66.4 |
| Välilista | 12mm Argon | 14mm Argon |
| 2. Lasi (sisäpuoli) | CF Structure 60 | CF Structure 60 |
| Ääneneristys (Rw) | 41 dB | Ei testattu |
| Valonläpäisy | 72 % | 72 % |
| U-arvo (W/m2K) | 1,2 | 1,1 |
| g-arvo | 0,52 | 0,52 |
| Energianläpäisy (tE) | 41 % | 41 % |

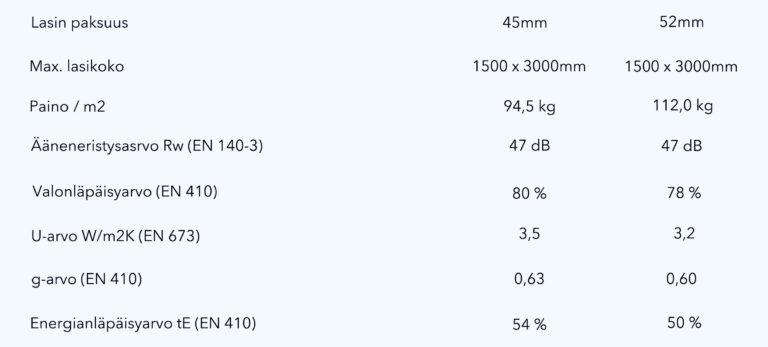

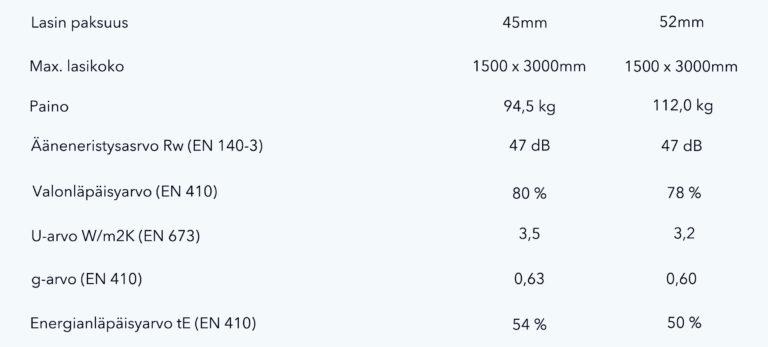

EI 90 paloluokan Contraflam Structure 90 struktuurilasia on saatavana eri paksuuksina. Alla teknisiä tietoja eri vaihtoehdoista.
| Lasin paksuus (mm) | 45 | 52 |
|---|---|---|
| Maksimi lasikoko (mm) | 1500 x 3000 | 1500 x 3000 |
| Paino (kg/m2) | 94,5 | 112,0 |
| Ääneneristys (Rw) | 47 dB | 47 dB |
| Valonläpäisy | 80 % | 78 % |
| U-arvo (W/m2K) | 3,5 | 3,2 |
| g-arvo | 0,63 | 0,6 |
| Energianläpäisy (tE) | 54 % | 50 % |
EI 120 paloluokan Contraflam Structure 120 struktuurilasin teknisiä tietoja alla
| Lasin paksuus (mm) | 73 |
|---|---|
| Maksimi lasikoko (mm) | 1300 x 2884 |
| Paino (kg/m2) | 141,5 |
| Ääneneristys (Rw) | 45 dB |
| Valonläpäisy | 69 % |
| U-arvo (W/m2K) | 2,1 |
| g-arvo | 0,54 |
| Energianläpäisy (tE) | 42 % |
- Värillinen vaihtoehto saumoille – värit toimivat erinomaisesti niin tehoste- kuin häivytyskeinona toiveidesi mukaan
- Saumat 32 mm
- Valitse kaikista Pantone- ja RAL-väreistä
- Jopa 3800 mm lasikorkeus
- Paloluokitus EW30/EW60–EI 120
- Sisä- ja ulkokäyttöön
